抛丸清理机设备
当前位置：首页 - 抛丸清理机设备

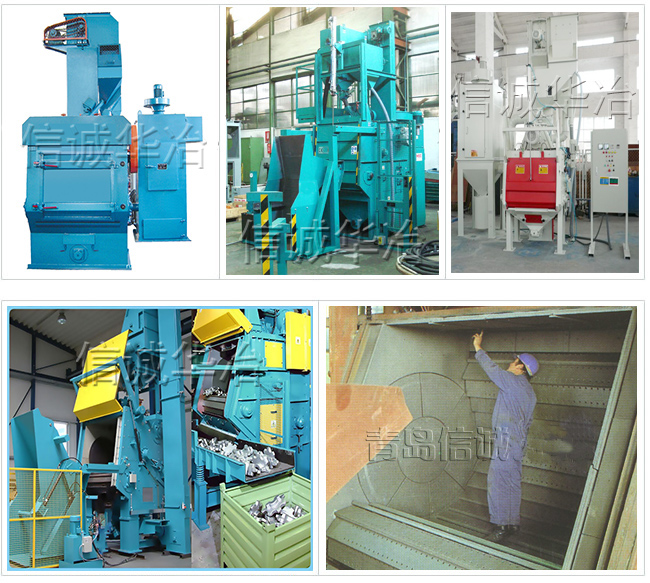

履带式抛丸机
Q32系列履带式抛丸清理机是由高强度耐磨橡履带或锰钢履带装载工件，通过抛丸器将高速弹丸抛向履带上翻转的工件，达到清理的目的。它主要适用于铸件、锻件、铝件、不锈钢件、铜件等中小型工件的清理。
QGN系列履带式抛丸清理机适用于大中型件，易翻滚跌落、非脆性零件的表面处理的抛丸清理强化设备。主要用于机车、汽车、飞机、弹簧、机床、轴承、锻压、铸件、工具等行业工件的抛丸清理强化处理。
上表技术参数仅供参考，具体参数以技术文件为准。
QGN系列履带式抛丸清理机适用于大中型件，易翻滚跌落、非脆性零件的表面处理的抛丸清理强化设备。主要用于机车、汽车、飞机、弹簧、机床、轴承、锻压、铸件、工具等行业工件的抛丸清理强化处理。
|
名 称 |
履带式 |
履带式 |
履带式 |
履带式 |
履带式 |
履带式 |
履带式 |
履带式 |
履带式 | ||
|
Q326C |
Q328H |
Q328HA |
Q3210H |
Q3210H |
Q6GN |
Q15GN |
Q25GN |
Q28GN | ||
|
端盘直径mm |
φ600 |
φ800 |
φ800 |
φ1000 |
φ1000 |
φ737 |
φ1092 |
φ1300 |
φ1245 | ||
|
工作容积m3 |
0.11 |
0.218 |
0.218 |
0.4 |
0.4 |
0.17 |
0.43 |
0.63 |
0.79 | ||
|
工件单重kg |
10 |
12 |
12 |
30 |
30 |
22.7 |
227 |
300 |
726 | ||
|
装载量kg |
200 |
350 |
350 |
600 |
600 |
363 |
1362 |
2350 |
3950 | ||
|
抛丸量kg/min |
100 |
180 |
180 |
250 |
250 |
175 |
480 |
560 |
2×560 | ||
|
抛丸器功率KW |
7.5 |
7.5 |
7.5 |
15 |
15 |
11 |
30 |
37 |
2×22 | ||
|
总通风量m3/h |
2200 |
3500 |
3500 |
5000 |
5000 |
1800 |
5300 |
5500 |
5800 | ||
|
总功率KW |
77.97 |
11.97 |
11.97 |
26.07 |
24.97 |
14.7 |
41.8 |
62.2 |
77.6 | ||
|
机器外型尺寸 |
1300×1210 |
1730×1490 |
1730×1490 |
1620×1780 |
3644×2350 |
3681×1850 |
4597×3262 |
5250×3250 |
5300×5432 |
