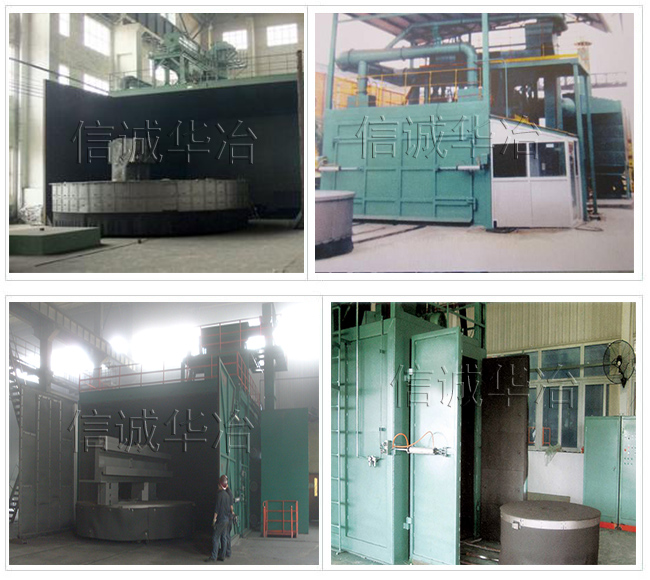

台车式抛丸机
台车式抛丸机利用抛丸器将高速弹丸抛向旋转台车上的工件表面，清除其表面上的粘砂、氧化皮及其它杂物，使之获得一定粗糙度的光亮表面，喷丸主要用于对抛丸后复杂内腔作进一步清理。
上表技术参数仅供参考，具体参数以技术文件为准。
台车式抛丸机主要适用于机床、冶金、机车车辆、工程机械、重矿机械等大中型工件。
|
名 称 |
台车式 |
台车式 |
台车式 |
台车式 |
台车式 |
|
型 号 |
XQ265 |
XQ363H |
XQ365C |
XQ3610H |
XQ3620H |
|
清理工件最大尺寸mm |
φ1500×1700 |
φ2000×1000 |
φ2500×1300 |
φ2600×1300 |
φ2500×1300 |
|
清理室内尺寸mm |
2900×2900×3100 |
3100×3100×2400 |
3400×3400×2400 |
3800×3800×2400 |
3800×3800×2400 |
|
回转台车直径 mm |
φ1500 |
φ1600 |
φ2000 |
φ2000 |
φ2000 |
|
转台载重量kg |
5000 |
3000 |
5000 |
10000 |
20000 |
|
抛丸器功率KW |
3×18.5 |
2×22 |
2×22 |
2×22 |
2×22 |
|
抛丸量kg/min |
3×250 |
2×280 |
2×280 |
2×280 |
2×280 |
|
总通风量m3/h |
8000 |
8000 |
13200 |
13200 |
26400 |
|
总功率(不含除尘)KW |
70.37 |
47 |
53.2 |
53.2 |
53.2 |
|
机器外型尺寸 |
8078×3473×7450 |
10200×3900×7000 |
9000×4200×8805 |
9400×4600×9290 |
9000×4200×9290 |
|
名 称 |
台车式抛丸清理机 |
台车式抛丸清理机 |
台车式抛丸清理机 |
|
型 号 |
XQ7610HA |
XQ7620H |
XQ7630H |
|
清理工件最大尺寸mm |
φ3000×2000 |
φ4200×1600 |
φ4000×2000 |
|
清理室内尺寸mm |
4200×4200×3500 |
5600×5600×3400 |
8000×6600×5500 |
|
回转台车直径mm |
φ3000 |
φ3700 |
φ3700 |
|
转台载重量kg |
10000 |
20000 |
30000 |
|
抛丸器功率KW |
4×18.5 |
4×22 |
4×22 |
|
抛丸量kg/min |
4×280 |
4×300 |
4×300 |
|
喷丸量kg/h |
800-1200 |
2000-3000 |
1000-1500 |
|
总通风量m3/h |
30000 |
25000 |
31750 |
|
总功率(不含除尘)KW |
96.2 |
115.5 |
107.5 |
|
机器外型尺寸 |
12550×6470×9550 |
9000×7800×9950 |
9168×7680×10874 |
